按照排放方式的不同，可以将压缩空气冷凝液排除器分为两种不同的类型，S型（膜片阀）、B型（电动球阀），电动球阀B型产品更适用于杂质含量比较多的情况。
每种排水器有多种型号可供选择，更有压力高达60bar的产品可供选择。
压缩空气冷凝液排除器

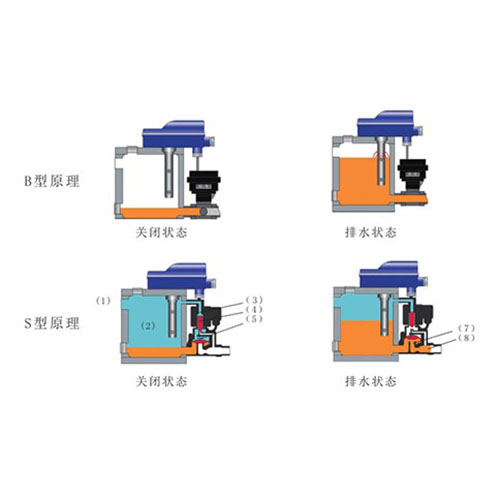

S型排水器的工作原理：冷凝液从进口（1）进入容器（2），由于阀芯（4）开启使先导气路（3）与膜阀片（5）上腔相通，从图中可以看出膜阀片上下都有压力，由于压强作用面积不同而形成膜阀片上下表面压力差，压力确保膜阀片与阀口密封。当容器（2）充满了冷凝液，达到设定高位置时，电容传感器发出信号，在电磁线圈作用下阀芯（4）升起关闭先导气路（3），同时打开通向排出口（8）的气路，膜阀片（5）上腔的压强便成了大气压，此时，膜阀片（5）在系统压力作用下离开阀座（7），冷凝液便从出口（8）排出。当容器（2）冷凝液在排出过程中下降到设定位置时，又恢复到图1状态，膜阀片（5）关闭，这样反复进行自动排放冷凝液。
压缩空气冷凝液排除器DrainMaster优势：
1、实现真正的免维护，杂质格栅，膜片阀和大口径油水排放口，确保了油水顺利排出不会堵塞。
2、零耗气，节省大量能源。
3、具有报警功能，实现远程报警。
4、具有加热功能，可以适应寒冷气候使用。
一、真空冷凝液排除器简介
DRAINMASTERBV真空排液器用来排放真空系统中的冷凝液，系统工作压力范围0.1bar-1.8bar（绝对压力）。
DRAINMASTERBV需要4-8bar的洁净压缩气体来实现冷凝液排放，排放后壳体内的少量剩余气体，控制气可能会泄露到真空系统。因此，真空排液器，只能应用在这些气体不会影响工艺和安全的系统之中。
DRAINMASTERBV应用在冷凝液特别大的系统中时，需要安装平衡管，以确保冷凝液及时可靠进入排液器中。
二、真空系统冷凝液排除器工作原理
随着冷凝液进入排液器，液位传感器感应排液器的液位高度，当液位达到设定至高点时，冷凝液进口关闭，控制空气通过电磁阀打开进入排液器，形成内压。同时，排液球阀打开，排除冷凝液和压力。当液体完全排空后，电磁阀关闭，切断控制压缩空气进气。冷凝液进口阀门打开，重新蓄积冷凝液。
三、安装说明
为保持冷凝液排除压力在4-8bar之间，需要安装一个调压阀，下列情况不能排除冷凝液：排水器压力低于4bar；进液口和平衡管的阀门开放。
注意：电磁阀在打开的时候会有少量的控制气体排放到大气中，如果控制空气是危险气体，排放的气体需要收集到储罐内，以免发生危险。

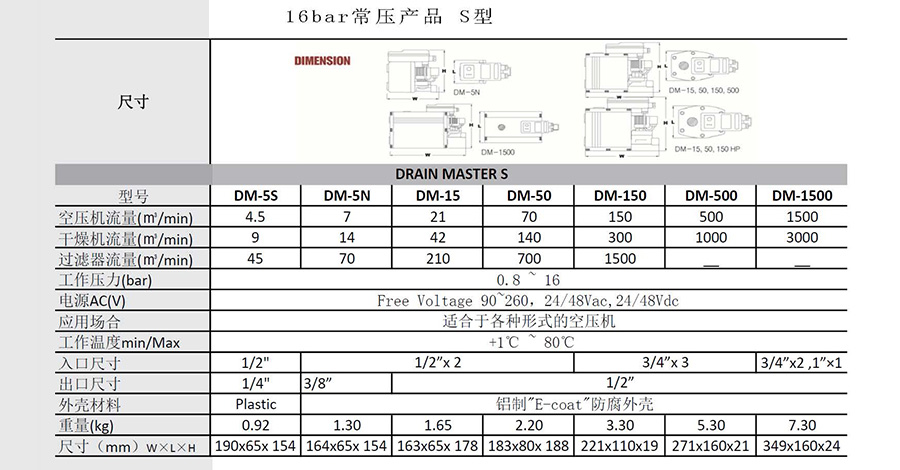

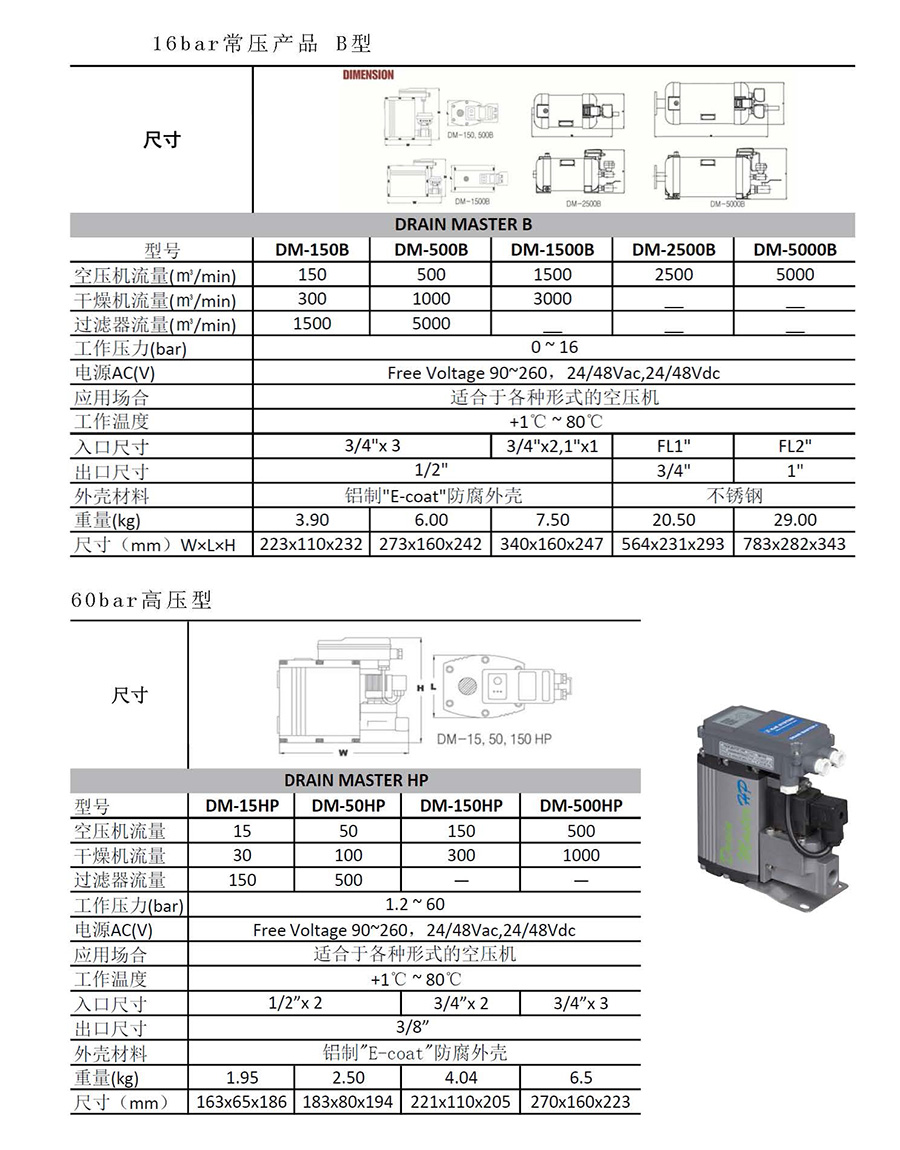

产品技术参数
DRAIN MASTER自动排水器的加热单元是韩国DRAIN MASTER自动排水器的可选配件，DRAIN MASTER自动排水器是零耗气的空压系统冷凝液电子自动排除设备，韩国原装进口的用电设备，工作压力分为中低压0.8~16bar和高压60bar两种类别。
DRAIN MASTER自动排水器的加热单元实物照片
DRAIN MASTER自动排水器的加热单元是通过电加热的方式工作，为防止低温条件下排水器内的冷凝液结冰成固态无法排出排水器的情况而设计。如果将空压系统的DRAIN MASTER自动排水器安装在易结冰的地区，或者在冬季气候寒冷的时候，很容易因冷凝水结冰而造成设备排水故障，因此需要安装DRAIN MASTER自动排水器的加热单元。
DRAIN MASTER自动排水器的加热单元如何连接在排水器上
DRAIN MASTER自动排水器的加热单元采用高品质不锈钢材质制造，具有可靠的耐久性、耐腐蚀性，内部并安装有自动温度调节器，能维持恒定的温度。利用螺纹直接与DRAIN MASTER自动排水器连接，连接时需要加密封垫确保排水器的密封效果，安装维护都非常方便。
DRAIN MASTER自动排水器使用环境温度在-25℃~50℃，控温范围5℃~15℃。额定电压110-220Vac（±10%）50~60Hz，额定功率125KW，电缆长度2m，重量0.4kg。DRAIN MASTER自动排水器的加热单元能应用于所有的DRAIN MASTER® 系列型号，对系统已经安装的其他冷凝液排除器也适用。
