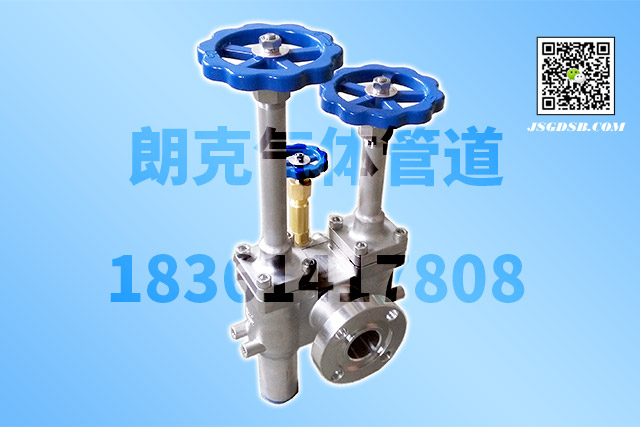

DJC-40低温组合充灌阀
▋DJC-40P低温组合充灌阀产品介绍：
组合充灌系统是专门为低温液体贮槽设计的一类专用阀门，用来替代贮槽的整个充灌系统。
包括底部充灌、顶部充灌、残液排放等功能，能大大地减化和优化贮槽管路，减少贮槽组装时间。
▋主要技术参数 Main technical parameters
公称压力/Nominal pressure：4.0MPa
设计温度/Design temperature：-196℃～+80℃
适用介质/Applicable medium：LNG 、LO2、LN2、LAr
▋主要零部件名称 Main components name
阀体/Valve body：ZG0Cr18Ni9
阀瓣/Valve disc：0Cr18Ni9
阀盖/Valve cover：ZG0Cr18Ni9
阀杆/Valve stem：0Cr18Ni9
主密封件/Main sea：PTFEI

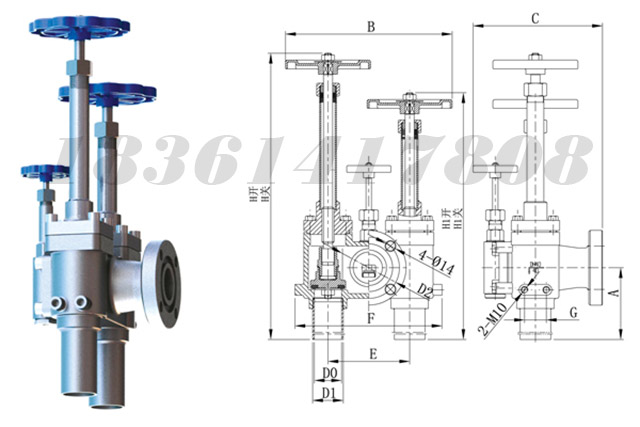

| 型号/Model | 主要外形和连接尺寸/Main form and the connection size (mm) | |||||||||||
| H开 | H关 | H开 | H关 | A | B | C | D0 | D1 | D2 | E | F | |
| DJC-40 | 474 | 455 | 416 | 397 | 140 | 245 | 190 | Ф40 | Ф45.5 | Ф90 | 120 | 216 |
| DJF-10D | 474 | 455 | 416 | 397 | 140 | 245 | 190 | Ф42.76 | Ф48.3 | Ф90 | 120 | 216 |
▋DJC-40P低温组合充灌阀工作原理：
工作前，先将残液排放阀打开，使阀内残留介质或异物排空，然后关闭残液排放阀；
充灌过程中，可相应打开或关闭底部充灌或顶部充灌手轮，进行相应底部或顶部充灌；
充灌过程结束后，关闭底部充灌或顶部充灌手轮，打开残液排放阀排空残液。
