G1/4惰性气体20MPA不锈钢高压金属软管

▊主要技术参数：

产品名称：不锈钢金属软管

内衬材质：PTFE

公称压力：15MPa/20Mpa

公称通径：6mm

连接螺纹：G1/4"（可定制）

标准长度：≥100cm

适用介质：氧气、氮气、氩气、氦气、二氧化碳、空气、混合气、惰性气体等

▋金属软管是工程技术中重要的连接构件，由波纹柔性管、网套和接头构造而成。

不锈钢金属软管用途在各种输气、输液管路系统以及长度、温度、位置和角度补偿系统中得到体现，被作为补偿元件、密封元件、连接元件以及减震元件，应用于航空航天、石油化工、矿山电子、机械造船、医疗卫生、轻纺电子、能源建筑、冶金等各领域。

金属软管材质采用奥氏体不锈钢,主要为304L、316L，也可按用户要求的材料制造。有泵连、空调用、保温波纹金属软管。

金属软管使用的波纹管有两种，一种是螺旋形波纹，另一种是环形波纹。金属软管规格尺寸型号分类为DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN550、DN600金属软管，金属软管压力可分为2.5kg压力、6kg压力、10kg压力、16kg压力、25kg压力等。

金属软管连接方式分为法兰连接、丝扣连接、快速接头连接、活动内螺纹连接、夹套金属软管，小口径的一般采用丝扣和快速接头连接，较大口径一般采用法兰连接。衬聚四氟乙烯金属软管又称铁（特）氟龙金属软管则具备很强的耐腐蚀、防静电功能。

▋气体管道配件金属软管选型五要素：

（1）尺寸：软管公称通径，选用接头型式（主要有法兰联接、螺纹连接、快速接头连接）及金属软管的尺寸，软管长度。

（2）压力：根据软管实际工作压力，再查询金属软管的公称通径与压力表，决定是否使用不锈钢网套类型的金属软管。

（3）介质：软管中所输送的介质的化学属性，按软管材质耐腐蚀性能，决定软管各零件的材质。

（4）温度：软管内介质的工作温度及范围，软管工作时的环境温度。高温时，须按金属软管高温下的工作压力温度修正系数，确定温度修正后的压力，以确定选用正确的压力等级。

（5）状态：按软管使用时的状态，参照金属软管的正确使用与安装方法与软管在沉降补偿时的最佳长度．软管各种运动状态的长度计算及软管的最小弯曲次数和最小弯曲半径等因素，参数正确选取软管长度，并正确安装。

▋软管接头类别：

金属软管的NPT、PT、G、公制螺纹的含义和区别

金属软管的螺纹接头包含很多类型，很多人对此并不太十分明白，现就对这些螺纹符合作一些解释与说明：

NPT，PT，G 都是管螺纹

NPT是National (American) Pipe Thread 的缩写，NPT是美制锥管螺纹，用于密封。属于美国标准的60度锥管螺纹，用于北美地区。国家标准可查阅GB/T12716-1991

PT是 Pipe Thread 的缩写，是55度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16。国家标准可查阅 GB/T7306-2000

G是55度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G代表圆柱螺纹。国家标准可查阅 GB/T7307-2001

G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。即螺纹由一圆柱面加工而成。

公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别 。

公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。公称直径是指所连接的管道直径，显然螺纹直径比公称直径大。

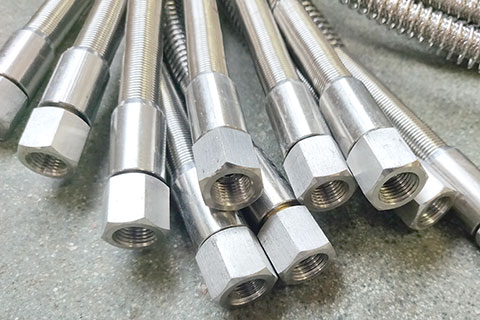

▋高压金属软管说明：

● 内管材料有聚四氟乙烯、尼龙或不锈钢波纹管，外层为不锈钢编织网，防爆弹簧固定加强结构

● 高压金属软管进出气连接形式可按用户要求任意定制

● 通径6或8mm

● 常规长度0.8m/1m/1.5m/2m/2.5m，特殊长度可定制

● 内管禁油处理，适用氧气等易燃气体

内衬316L波纹管20MPA高压软管请点击：实验室汇流排用316L不锈钢高压防爆金属波纹软管|1/4NPTF氧氮氩氢气20MPA高压金属软管 (lancker.cn/ige)
