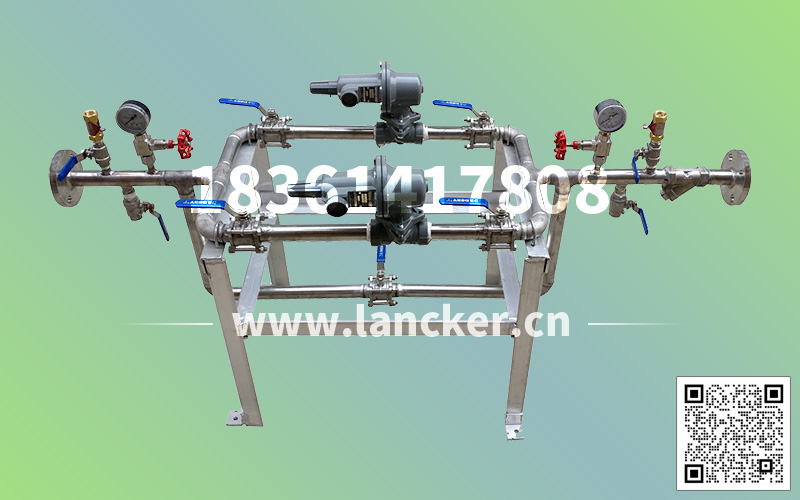

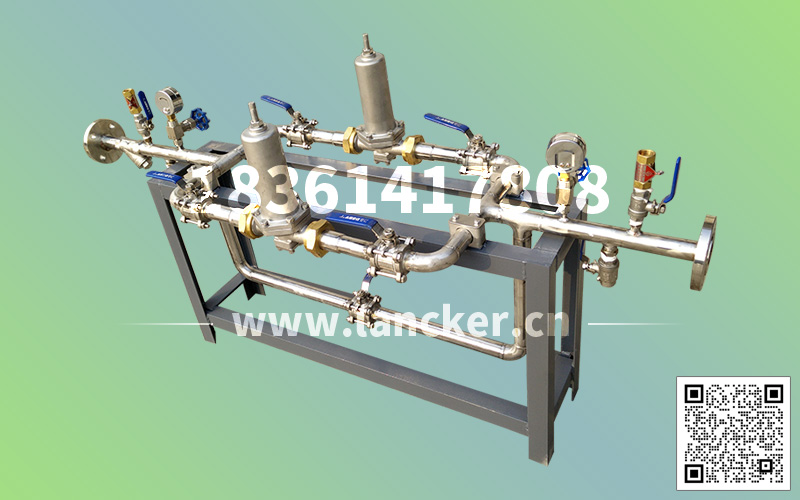

双路不锈钢自力式调压阀组

一、用途与特点

自力式压力调节阀是不需要任何外加能源，利用被调介质自身能量而实现自动调节的执行器产品。该产品最大特点，能在无电、无气的场所工作,同时又节约了能源，压力设定值在运行中可随意调整。采用快开流量特性，动作灵敏，密封性能好，因而它广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等各种工业设备中用气体、液体及蒸汽介质减压、稳压(用于阀后调节),或泄压、稳压(用于阀前调节)的自动控制。

自力式调压阀组以一台（单路）或二台（双路）自力式压力调节阀为主体，配以安全阀、手动球阀、过滤器、旁路手动阀、压力表等组成一套完善的调压系统。

自力式阀后压力调节的工作原理：总有阀后、阀前控制两种，阀前压力P1经过阀芯、阀座的节流后，变为阀后压力P2。P2经过管线输入上膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀后压力。当P2增加时，P2作用在顶盘上的作用力也随之增加。此时，顶盘上的作用力大于弹簧的反作用力，使阀芯关向阀座的位置。这时，阀芯与阀座之间的流通面积减少，流阻变大，P2降低，直到顶盘上的作用力与弹簧反作用力相平衡为止，从而使P2降为设定值。同理，当P2降低时。作用方向与上述相反，这就是阀后压力调节的工作原理。 关于自力式压力调节阀的应用也非常的广泛，突出方面在黏度较高的介质中的应用。

二、设计特点

1、精选优质不锈钢管件制造。

2、进气和出气为法兰密封形式。

3、调节输出压力平稳顺畅，安全可靠。

4、管道整体焊接成型，并经除尘和脱脂处理。

5、与低温液体储罐及气化器配套使用。

6、可安装在室外或露天场地。

三、标准技术参数

1、型号：WSKZTY-25

2、调压阀：双减压器或单减压器

3、最高输入压力：3.0MPa

4、额定输出压力：0.1-0.8MPa

5、使用介质：氧、氮、氩、二氧化碳

6、进口连接尺寸：GB9115 DN25法兰(SUS304)

7、出口连接尺寸：GB9115 DN25法兰(SUS304)

8、工作环境温度：-20-60℃

9、压力表螺纹接口及精度：M20×1.5（2.5级）

10、管材尺寸及材质：Ø32×3.5（SUS304）

11、弯头三通尺寸及材质：Ø32（SUS304）

12、管径：DN25

13、主要密封材料：PTFE

14、外形尺寸：1270×360×450mm

注：具体制造结构可根据客户要求定制。
