液化气钢瓶残液回收装置

一、结构与特点

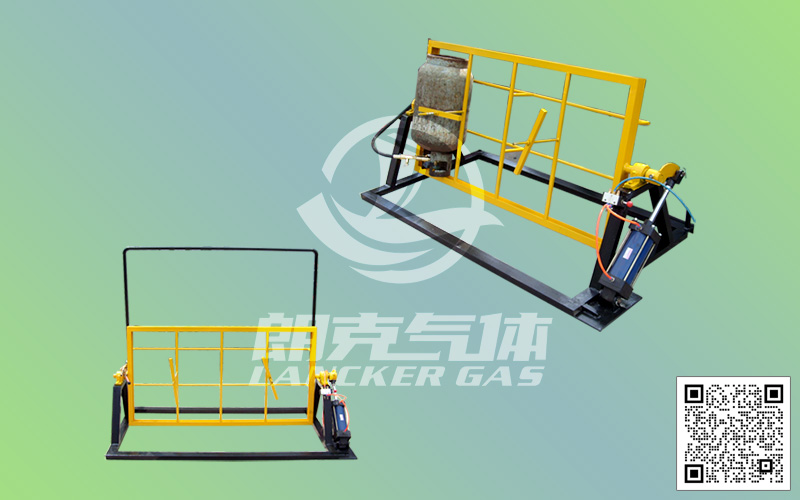

该残液回收装置主要有倒残架、残液罐、真空泵、气液分离器、储气罐等组成。

该残液回收装置主要用于YSP-15型液化石油气钢瓶的残液回收处理，该装置具有结构全理、效率高、运行可靠、无污染等特点，倒残过程采用了负压法、利用真空泵抽残，将残气罐内的压力抽至负压状态，再利用压力的作用，使钢瓶内的残液通过管路进入残液罐，这时残渣沉淀。残气被真空泵抽进气液分离器内，经过气液分离器可输送到焚烧炉喷嘴进行燃烧。

二、主要技术参数

1、气体分离器：0.6m3

2、抽残功率：7.5KW

3、一次抽吸瓶数：4只

4、每次抽吸时间：2-3分钟

三、安装步骤

1、先连接好各部位的管道。

2、把燃气喷嘴安装在焚烧炉喷嘴接口处，然后再接通残气输出管路。

3、接通抽残泵电源，检查抽残泵运转方向的正确性。

4、水封灌注入水生，水位要至溢流口。

5、接通抽残泵冷却水循环系统。
