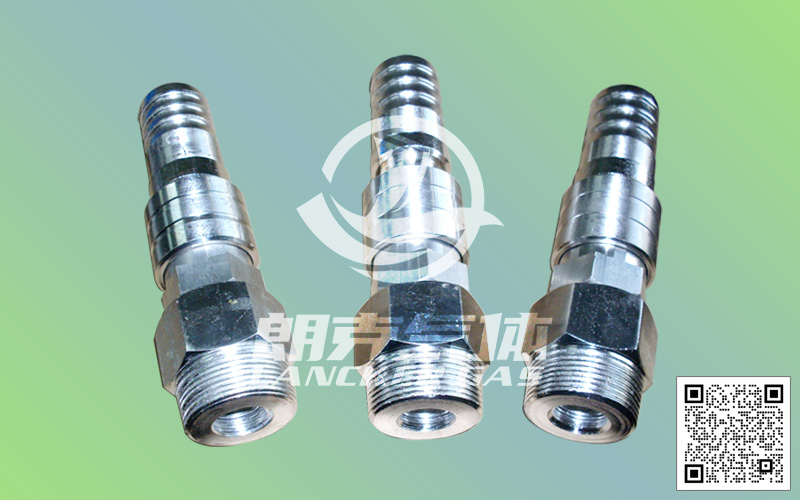

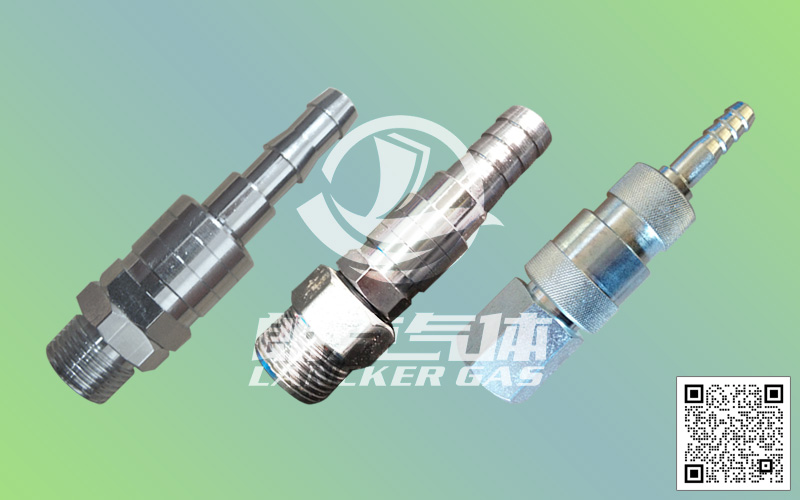

气包（船）用压缩空气快速接头

本系列快速接头是根据国外同类先进产品为基本形式，结合目前国内（由于各种先进的快速接头设备的普及，使用气体的品种也相应增加，在实际使用中由于管路多，对多种气体难以分辨，容易造成误操作以及原有的快速接头在气管拖移时容易松脱）实际实用情况而研发的新一代产品。

本系列产品适用于割枪设备的氧气、乙炔气气体管路，需要经常接通或截断的工作位置。

产品特点及使用说明：

1、根据用户使用不同的气体，对公接头、母接头可选择不同口径的规格（每种气体的接头不通用，不会造成误操作）。

2、可根据颜色对每种气体的接头各设定一种标色（做到一目了然，更方便操作）。

3、特殊设计的公、母接头防松脱安全保险装置，在公、母接头结合后外套转动一下角度（以不对准外套缺口同接头体上凸起的钢球位置）即可起到防松脱作用，在实际使用中更安全可靠，气管可随意拖动，公、母接头之间始终不会松脱。

4、公、母接头之间连接采用球锁结构相连，操作极为简单、灵活。

5、接头芯部采用可靠的开闭密封装置，当接头断开时，阀芯自动闭合无漏泄，当接头连接时，阀芯自动开启始终保持畅通。

使用注意事项：

一、警告

1、流体必须从套筒侧流向插头侧。

2、请使用管制螺纹的外螺纹用密封材料。

3、安装螺纹时，请不要超过最大紧固扭矩，防止造成破损。

4、请不要用于快速流体接头以外的用途。

5、请不要用于适用流体以外的流体。

6、请不要与其它公司产的快速流体接头相连接。

7、使用时不要超过最高使用压力限制。

8、不要在使用温度范围以外使用，防止造成密封材料磨损或泄漏。

9、不要进行人为的击打、弯曲、拉伸、防止造成破损。

10、不要在混入金属粉或砂尘等地方使用，汽车底盘件防止造成工作不良或泄漏。

11、如附着杂物会造成工作不良或泄漏。

12、请不要用于气体滞留的地方。

13、附近有明火时，请不要进行装卸作业。

14、产生回火时，请用新品替换。

15、安装软管时，绝对不要沾有油分，防止造成自然起火。

16、再次安装软管时，软管的端部从大于3厘米处切下。

二、注意

1、请不要用于流体以外的用途。

2、请不要用于适用流体以外的流体。

3、使用时不要超过最高使用压力。

4、不要在使用温度范围以外使用，防止造成密封材料的变形，易导致形成泄露。

5、不要进行人为的击打、弯曲、拉伸、防止造成破损。

6、不要在混入金属粉或砂尘等地方使用，可以在此处使用快速接头可以在很恶劣的工况下使用，并且保证使用寿命的长久。

7、如附着杂物会造成工作不良或泄漏。

8、请勿拆卸快速接头。

气体用快速接头主要用于通用熔断器配管，具有流量大，耐久性，抗腐蚀性的特点。主体材质、尺寸以及安装形状丰富多样。

气体快速接头的组成：插座管体、插头、固定钢珠、Ｏ型圈、单向阀芯、塑料卡簧、钢珠固定环、气道

快速接头其特征在于插座管体内设置有固定钢珠、Ｏ型圈、单向阀芯，固定钢珠等。

钢珠固定环设置在插座管体的内壁上，固定钢珠通过其底部的弹簧自由伸缩，单向阀芯设置在插座管体的内部中心位置，单向阀芯与固定钢珠之间设置有Ｏ型圈，插座管体的外壁设置有塑料卡簧。

新型的气体快速接头结构合理，杜绝了逆流回火的缺点，使用安全可靠，值得推广。

快速接头的常用螺纹规格有：G1/2、G3/8、G1/4、G3/4、G1（内外螺纹根据客户自定）

插嘴外径有：Φ8/Φ10/Φ13/Φ16/Φ19

气体快速接头按气体种类分为：氧气快速接头、乙炔快速接头、二氧化碳快速接头、丙烷快速接头、压缩空气快速接头、天然气快速接头等。

目前市场上所常见的用于钢结构重工、船舶工业、气体化工所使用的管子连接与密封的活接头主要以直通形式为主，密封结构一般为单密封，受力点都仅基于一只密封圈，很容易造成损坏、泄漏频繁、更换频繁增加，导致安全隐患，另外可燃性气体在使用过程中，很容易造成回火现象，其产品没有防回火功能装置，严重时会造成气体总管路产生高压，发生爆裂，导致设备无法正常使用及不同程度的事故。

针对以上不足，本产品为大家提供一种使用便捷、结构安全可靠、节能环保的可燃气体止火式快速接头。

本产品的技术方案是通过以下方式实现的：可燃气体止火式快速接头，包括螺纹连接座、连接插管、锁紧圈连接插座，连接插座设置在螺纹连接座的装置内，连接插管插入连接插座的壁腔内，用不锈钢自锁钢珠控制连接插管的插入与拔出，使其不能弹出，通过锁紧套压簧，使锁紧套能上下滑动，紧锁套卡簧用于固定锁紧套位置，连接插座的外缘还设有防滑凹纹，其特征在于：所述的螺纹连接座内设有防回火装置，连接插座内设有双密封装置。
