液化气钢瓶抛丸除锈机

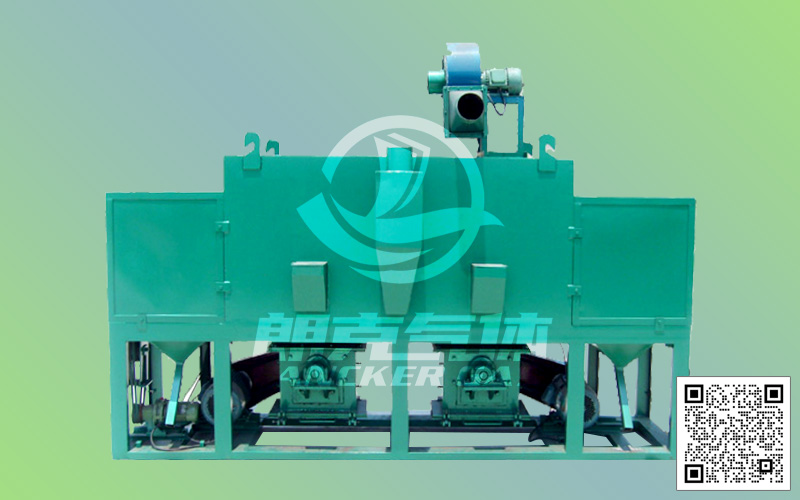

液化气钢瓶抛丸除锈机（正面）

液化气钢瓶抛丸除锈机（反面）

液化气钢瓶抛丸除锈机是我公司技术人员集美国、日本同类产品之长处而设计制造的新型产品。

它采用下置式上抛丸结构，省却了庞大的钢丸提升装置，以及该机无需地坑安装，使整机结构更为完善合理、操作方便、处理效果好、工作效率高。

整机由机体、下置式上抛抛丸器、辊道传送装置及除尘装置四部分组成。适用于Φ220～420mm的各种钢瓶容器外部的氧化层、油漆层、粉末喷涂层的清理，无死角遗留。(特殊规格的物件清理可按用户要求定制)

主要技术参数

1、适用钢瓶直径范围：Φ320～426mm

2、清理效率：30～60只/小时（以YSP-15钢瓶为标准）

3、弹丸规格：Φ1.2～1.5mm（首次装入量约120kg）

4、弹丸消耗量：～0.01Kg（1只钢瓶）

5、电机总功率：18.8KW

6、传动电机：3kw

7、抛丸电机：2×5.5kw

8、升砂电机：2×0.55kw

9、轨道传送电机：1.5KW

10、除尘风机电机：2.2KW

11、除尘用风量：2729m/h3

12、风机风压：P=1091Pa

13、传送辊道转速：47r/min

14、叶轮直径：φ320mm

15、时轮转速：2440r/min

16、外形尺寸：4600×1070×1700mm

17、重量：3000kg

基本结构及作用

抛丸器：在机体下部，分左、右二组，每组由叶片、传动轴、轴承座、电机、箱体、护板、钢丸导向板组成。电机带动叶片高速旋转，把钢丸从箱体底部向上抛向工件表面，达到清理工件的目的。可根据清理效果调定好钢丸的弹射角度，并根据电流表读数显示钢丸抛射量而酌情增减。

辊道传送装置：机体中部的辊道传送装置，由电机和输送辊道组成。两根输送辊道成相关夹角同步同向旋转，使被清理件螺旋式运动进行，输送辊道中心距有一定可调余量约70mm。

除尘系统：由风机、旋风式除尘器及管道组成，对处理工件时所产生的粉尘处理，以保护生产现场的环境及操作人员的健康。（除尘管道由使用单位根据实际安装要求自行配置，或由厂家配套粉尘净化回收装置）
