气瓶专用PZ螺纹（光滑）塞规

气瓶螺纹量规(PZ)为气瓶专用,适用于检验气瓶用圆锥螺纹,有气瓶螺纹塞规,气瓶螺纹环规,气瓶光滑塞规,气瓶光滑环规之分。

圆锥光滑塞规用于检查钢瓶瓶口圆锥内螺纹的小径、锥度。

圆锥光滑环规用于检查瓶阀尾部圆锥外螺纹的大径、锥度。

气瓶专用螺纹量规（PZ）有PZ19.2、PZ27.8、PZ30.3、PZ39四个规格。

PZ19.2螺纹塞规

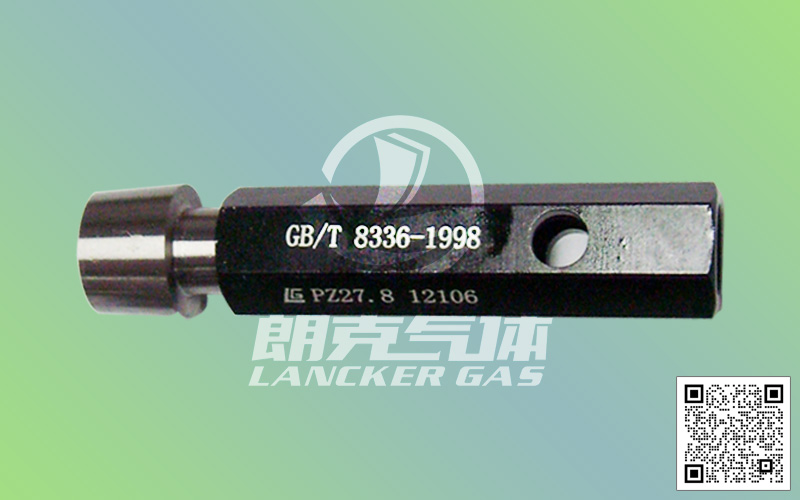

PZ27.8气瓶螺纹塞规

PZ27.8气瓶光滑塞规

本标准适用于检验GB/T8335-87《气瓶专用螺纹》中规定的圆锥螺纹及圆柱螺纹用的量规。检查带安全装置气瓶的易熔塞与塞座连接的圆锥螺纹用的量规也可参照使用。

使用小提示；

① 使用前请擦拭干净

② 禁止在旋转工件上使用

③ 该产品精度请用螺纹校对规进行检定

④ 使用完毕请注意防绣

气瓶螺纹量规的标注方法和使用方法：

一、本标准规定的数值是以标准的测量条件为准，即：温度为20℃，测量力为零。

二、螺纹量规的名称和功能。

1、圆锥光滑塞规—检查钢瓶瓶口内圆锥螺纹小径、锥度的量规。

2、圆锥光滑环规—检查瓶阀尾部外圆锥螺纹大径、锥度的量规。

3、圆锥校对光滑塞规—用于校对圆锥光滑环规尺寸的量规。

4、圆锥螺纹工作塞规—检查钢瓶瓶口内圆锥螺纹中径的量规。

5、圆锥螺纹工作环规—检查瓶阀尾部外圆锥螺纹中径的量规。

6、圆锥校对螺纹塞规—用于校对圆锥螺纹工作环规中径及磨损量的量规。

7、圆柱光滑塞规—检查瓶帽螺纹小径的量规。

8、圆柱螺纹工作塞规—检查瓶帽螺纹中径的量规。

9、圆柱螺纹工作环规—检查颈圈螺纹中径的量规。

10、圆柱螺纹校对塞规—用于校对圆柱螺纹工作环规中径及磨损量的量规。

11、圆柱螺纹量规的代号、特征参照GB3934-83(普通螺纹量规》的规定。
